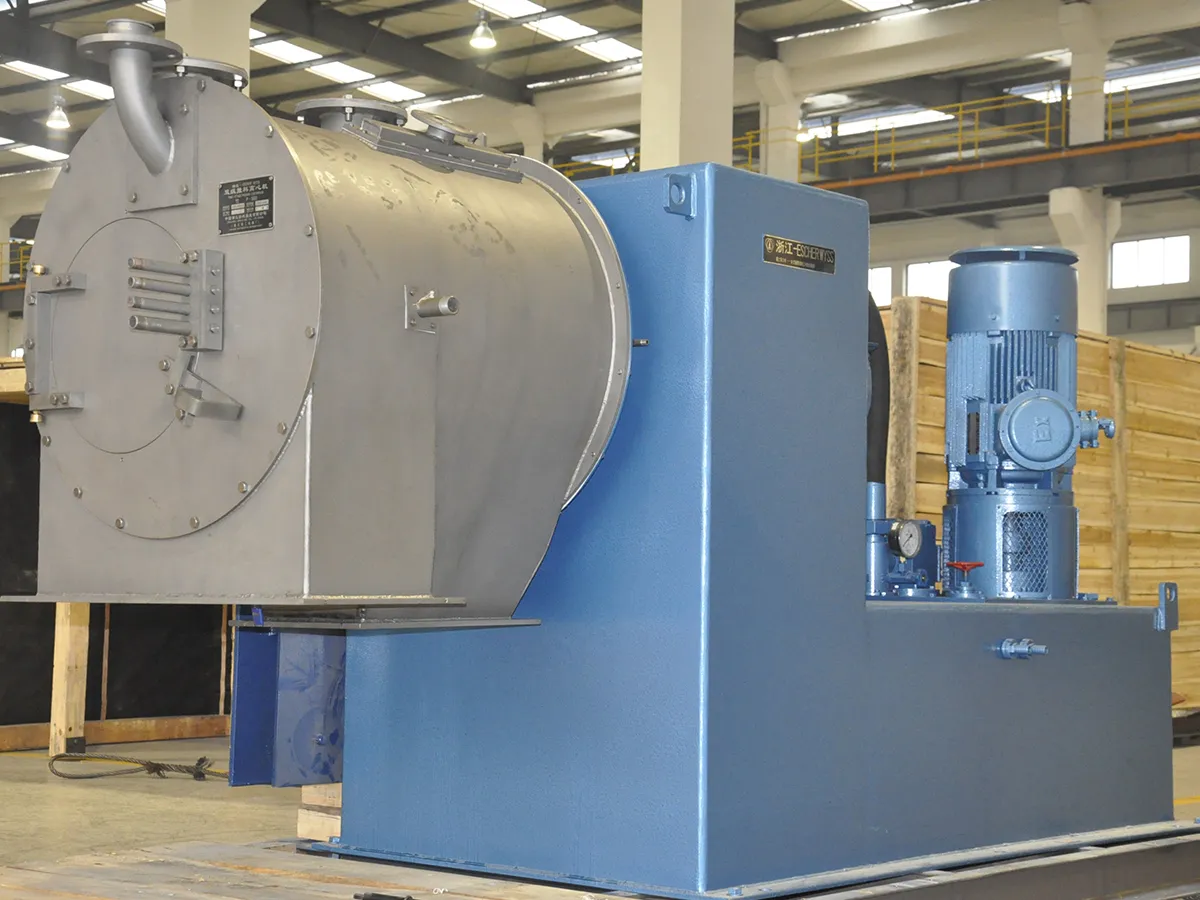

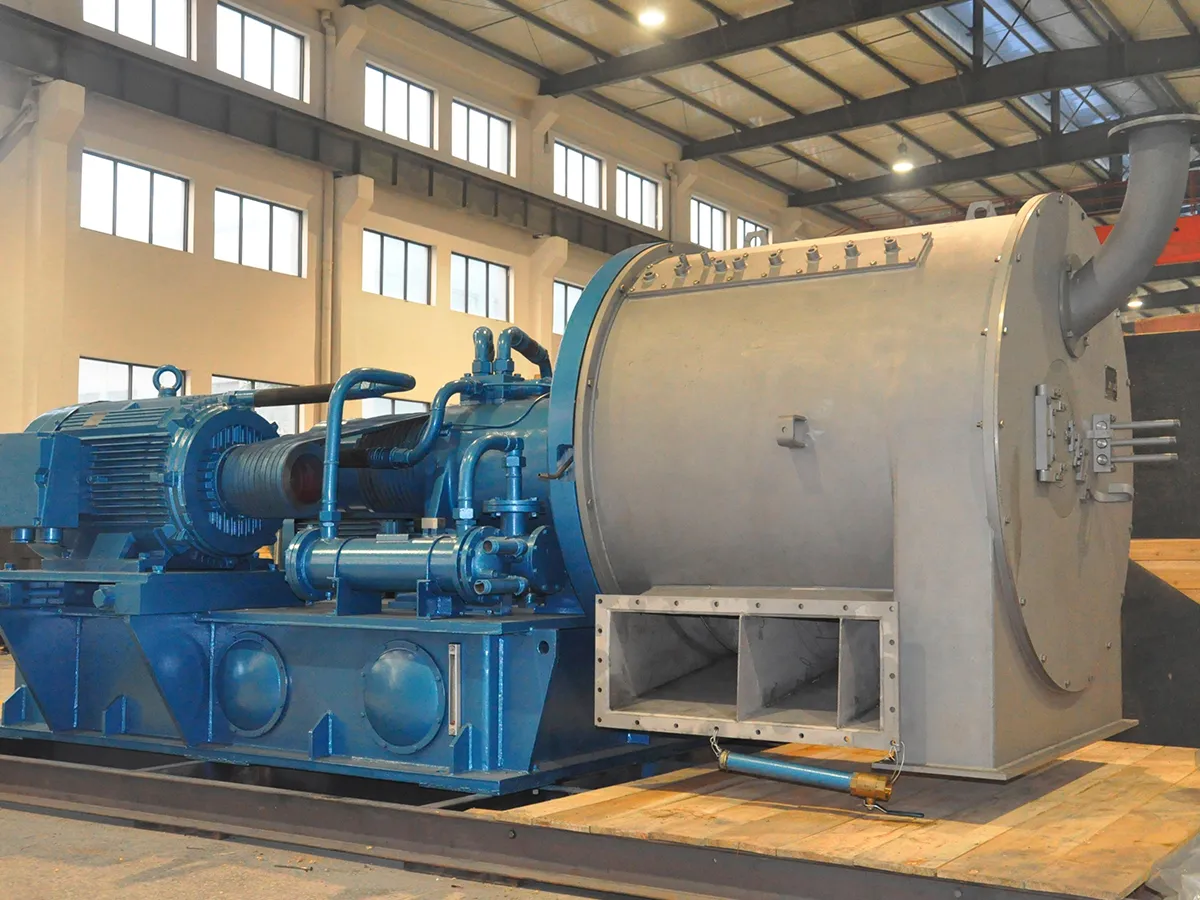

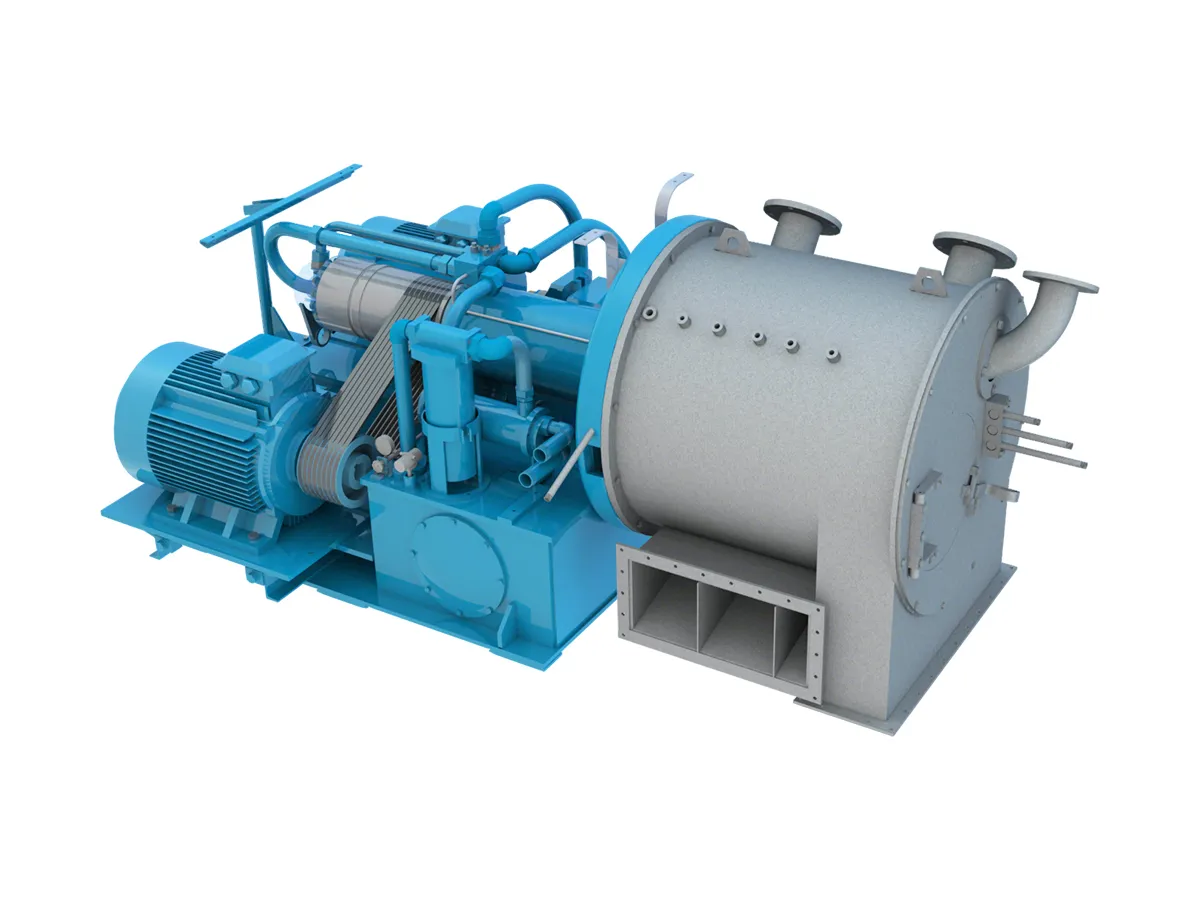

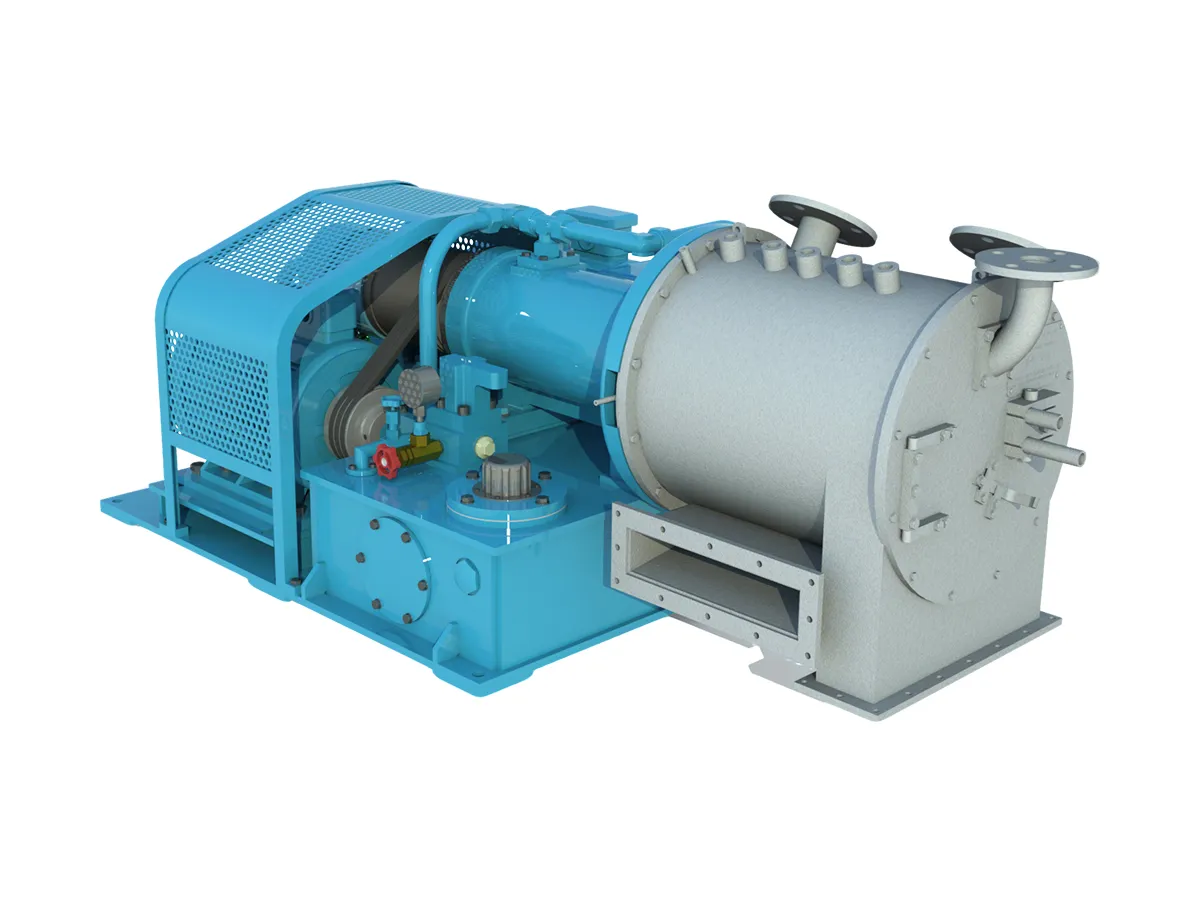

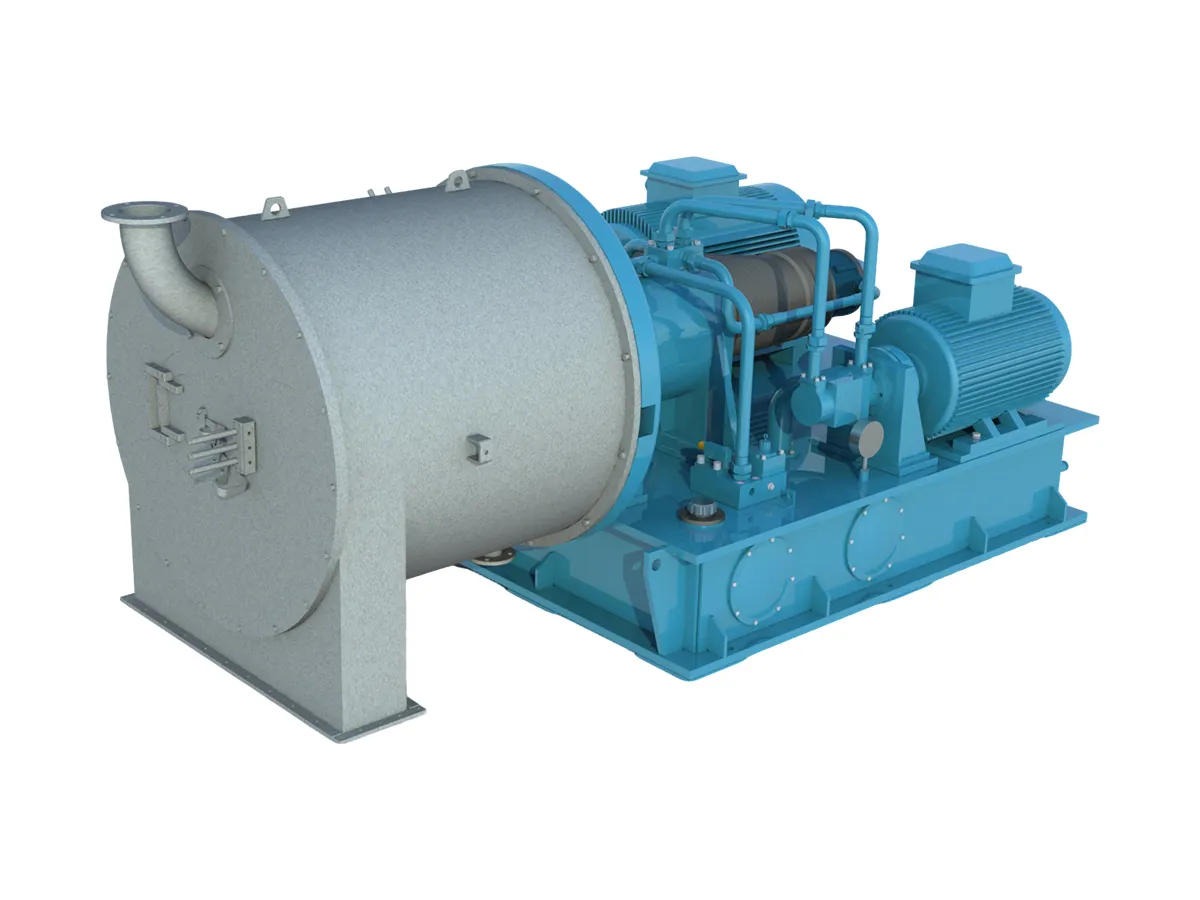

Двухкаскадная пульсирующая центрифуга

Двухкаскадная пульсирующая центрифуга

  • Диаметр барабанов (мм) 200/251-1118/1204
  • Частота пульсаций толкателя (ходов/мин) 20-90
  • Макс. частота вращения ротора (об/мин) 900-3000
  • Производительность (т/ч, при производстве вакуумной соли) 1,5-80

Двухкаскадная центрифуга с пульсирующей выгрузкой осадка – это высокоэффективная фильтрующая машина непрерывного действия, выполняющая подачу суспензии, фильтрацию, промывку, обезвоживание и выгрузку осадка в рамках единого технологического процесса. Ротор состоит из двух каскадов: первый вращается и совершает возвратно-поступательное движение с гидравлическим толкателем, второй же только вращается, что позволяет достичь низкой остаточной влажности осадка при меньшем расходе энергии. При этом на первой ступени обычно отделяется около 70% жидкой фазы суспензии, а на второй удаляется оставшаяся влага и формируется однородный слой отфильтрованного осадка.

Двухступенчатая конструкция пульсирующей центрифуги увеличивает эффективное время центробежного обезвоживания. При переходе из первого барабана во второй слой осадка повторно разрыхляется, благодаря чему восстанавливается проницаемость фильтрующего слоя, повышается эффективность разделения и снижается остаточная влажность. Дополнительная промывочная труба позволяет удалять примеси из материала. Толкающая центрифуга успешно разделяет более 200 видов продуктов, включая соли (хлорид натрия, сульфат аммония, соду), удобрения, продукты нефтехимии и минерального обогащения (с размером частиц более 50 мкм и содержание твердой фазы более 30%).

Технические характеристики
Модель Диаметр барабанов (мм) Частота пульсаций толкателя (ходов/мин) Макс. частота вращения ротора (об/мин) Давление гидравлической жидкости (МПа) Мощность главного двигателя (кВт) Мощность двигателя гидронасоса (кВт) Производительность (т/ч, при производстве вакуумной соли) Габаритные размеры (мм, Д×Ш×В) Эксплуатационная масса (кг)
P-25 200/251 20-50 3,000 3 7.5 4 1.5 1,870*860*640 800
P-40 290/360 55-75 2,500 2.5 11-15 5.5-7.5 5 2,386*1,334*1,121 2,600
P-40B 330/400 55-75 2,200 2.5 11-15 5.5-7.5 6 2,386*1,334*1,121 2,650
P-500 438/500 60-80 2,000 2 37-55 18.5-22 15 3,600*1,420*2,078 4,300
DP-55 486/550 70-90 1,700 4 30-45 15-22 18 2,580*1,632*1,325 3,760
DP-60 550/630 70-90 1,400 4 30-45 15-22 25 2,596*1,688*1,380 3,860
P-60 560/630 60-80 1,900 8 45-55 22-30 30 3,445*1,965*1,930 4,860
P-85 738/820 40-80 1,500 8 75-90 37-45 45 3,990*2,162*2,063 8,050
P-100 920/1,000 50-70 1,300 10 75-132 55-75 65 4,330*1,840*1,965 10,500
P-120 1,118/1,204 50-70 900 10 90-132 75-90 80 4,354*1,987*1,847 11,200
Области применения
  • Химическая промышленность: традиционные способы изготовления вакуумной соли, производство щелочей и промежуточных химических продуктов.
  • Фармацевтическая промышленность: разделение промежуточных продуктов и вспомогательных веществ.
  • Очистка промышленных сточных вод: кристаллизация неорганических солей при очистке промышленных сточных вод.
  • Обогащение полезных ископаемых: очистка минерального сырья и разделение продуктов кристаллизации.

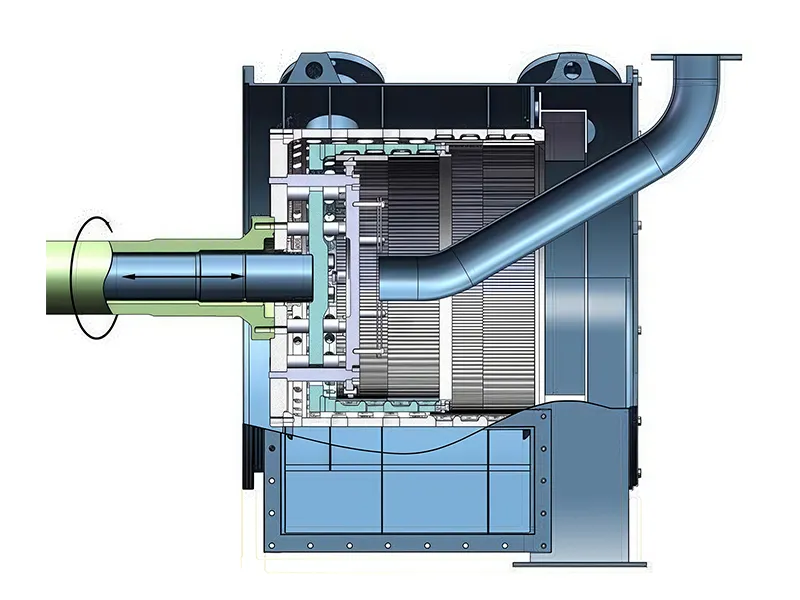

Принцип работы
Принцип работы

Как только барабан достигает максимальной частоты вращения, начинается непрерывная подача суспензии через загрузочную трубу на распределительную тарелку. Под действием центробежной силы происходит разделение продукта на твердую и жидкую фазы. При этом твердая фаза (кек) задерживается на фильтрующем сите и равномерно распределяется по его поверхности внутри барабана, образуя кольцевой слой осадка. В результате колебательных движений барабана первой ступени кек постепенно перемещается в зону выгрузки, где сбрасывается через разгрузочный канал кожуха.

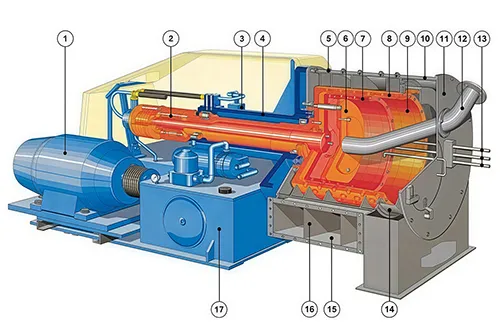

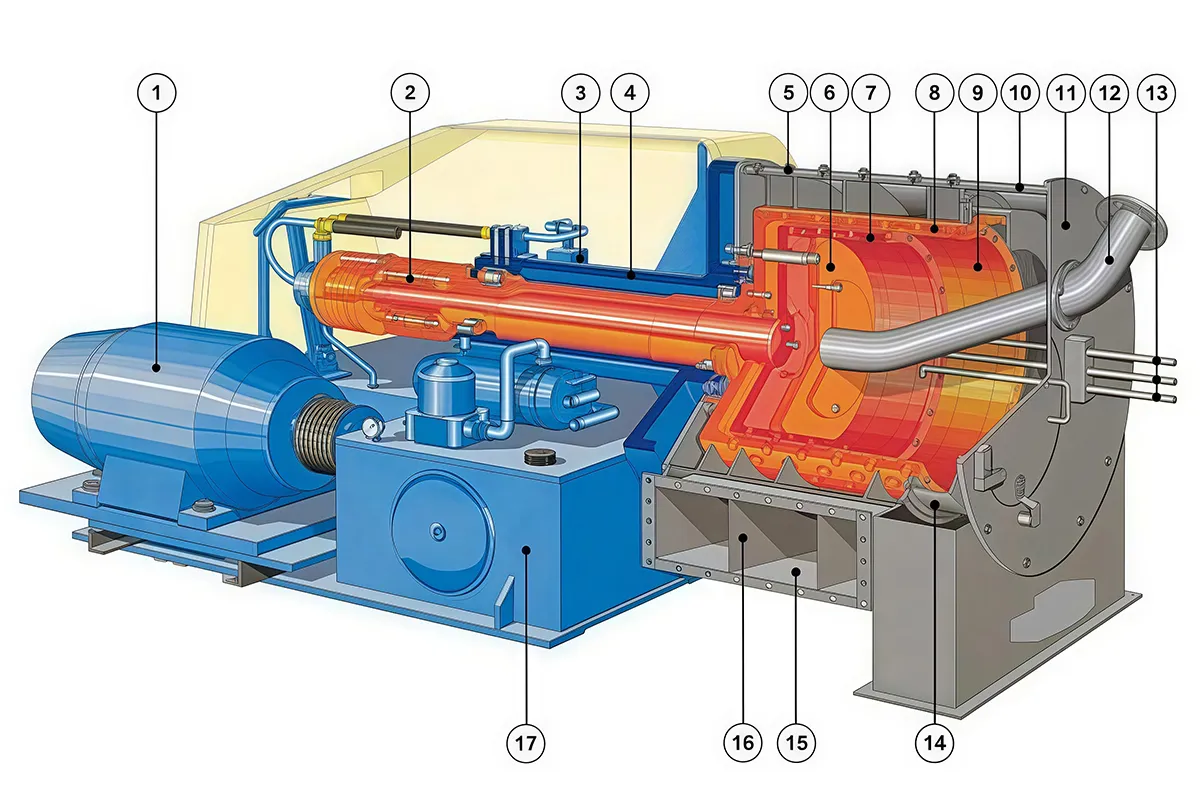

Схема конструкции центрифуги
Схема конструкции центрифуги
  • Главный электродвигатель
  • Реверсивный механизм
  • Корпус маслораспределительного устройства
  • Корпус подшипникового узла
  • Кожух
  • Распределительная тарелка
  • Барабан первой ступени
  • Барабан второй ступени
  • Фильтрующее сито
  • Разгрузочная камера
  • Передняя крышка
  • Загрузочная труба
  • Промывочный узел
  • Разгрузочный желоб для твердой фазы
  • Патрубок отвода жидкой фазы
  • Перегородка для разделения жидкой фазы
  • Основание центрифуги
Основные узлы и компоненты

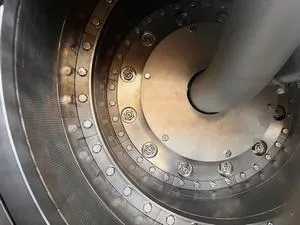

  • Вращающийся барабанВращающийся барабан

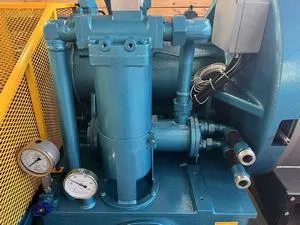

  • Масляный фильтр и охладитель маслаМасляный фильтр и охладитель масла

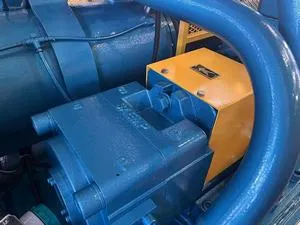

  • Масляный насосМасляный насос

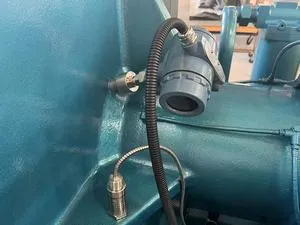

  • Датчики температуры и уровня вибрации подшипниковДатчики температуры и уровня вибрации подшипников

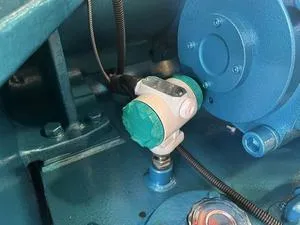

  • Датчик температуры маслаДатчик температуры масла

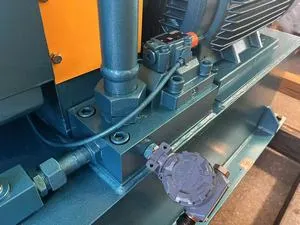

  • Датчик давленияДатчик давления

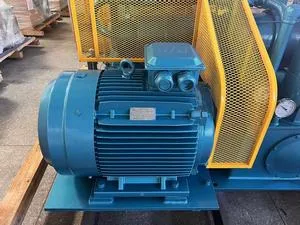

  • Главный электродвигательГлавный электродвигатель

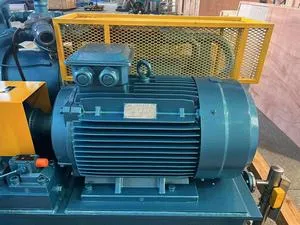

  • Электродвигатель масляного насосаЭлектродвигатель масляного насоса

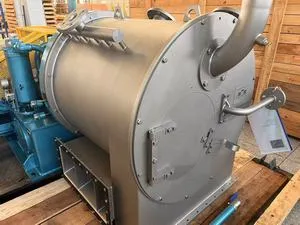

  • Кожух и передняя крышкаКожух и передняя крышка
